Sonel PVM-1530 Max - Tester fotovoltaických zařízení

Sonel PVM-1530 Pro je profesionální měřič pro fotovoltaické instalace s napětím 1500 V. Lze jej použít pro měření dle standardu IEC 62446-1 kategorie 1. Umožňuje měření I-V křivky dle standardu IEC 62446-1 kategorie 2. Schopnost definovat měřicí postupy. Ovládání a menu přístroje kompletně v Češtině

Funkce PVM-1530

• Lze jej použít pro měření dle standardu IEC 62446-1 kategorie 1.
• Umožňuje měření I-V křivky dle standardu IEC 62446-1 kategorie 2.
• Schopnost definovat měřicí postupy.
• Převádí naměřené parametry na podmínky STC dle IEC 60891 ve spolupráci s měřičem intenzity slunečního záření a teploty IRM-1.
• reSYNC funkce – automatické doplňování výsledků s parametry prostředí a jejich převod na STC podmínky po obnovení spojení s IRM-1.
• Vestavěné rozhraní LoRa zajišťuje spolupráci s měřičem IRM-1 na velké vzdálenosti.
• Vestavěné Bluetooth a Wi-Fi pro komunikaci s externími zařízeními.
• Velkokapacitní strukturovaná paměť měření.
• Velká dotyková obrazovka s dobrou viditelností i na jasném slunečním světle.

Funkce IRM-1

• Měření intenzity slunečního záření a teploty.
• Rozhraní LoRa pro komunikaci s měřičem PVM-1530 - nabízí větší dosah než technologie Bluetooth!
• Automatická synchronizace dat s PVM-1530 díky reSYNC funkci.
• Zabudovaný kompas a senzor sklonu.
• Vestavěný zapisovač, který lze použít pro záznam hodnot slunečního záření před výstavbou FV systémů a také pro měření stínění stávajících systémů
• Velká paměť měření: k dispozici 999 buněk vyrovnávací paměti a 5000 záznamů zapisovače (jednorázový záznam) s možností jejich přepsání (nepřetržitý záznam).

Měřené parametry PVM 1530

• Měření I-V a P-V charakteristik. Převod na podmínky STC.
• Napětí naprázdno FV panelu nebo řetězce panelů až do 1500 V DC.
• RMS napětí AC sítě do 1000 V s měřením frekvence.
• Zkratový proud FV panelu nebo řetězce panelů - 40A při 1000V; 30A při 1500V.
• Izolační odpor FV panelů (DC strana) - testovací napětí 250, 500, 1000, 1500 V, současné měření dvou hodnot Riso+ a Riso-
• Izolační odpor na AC straně - testovací napětí 250, 500, 1000, 1500 V.
• Odpor ochranného vodiče a pospojování proudem ± 200mA.

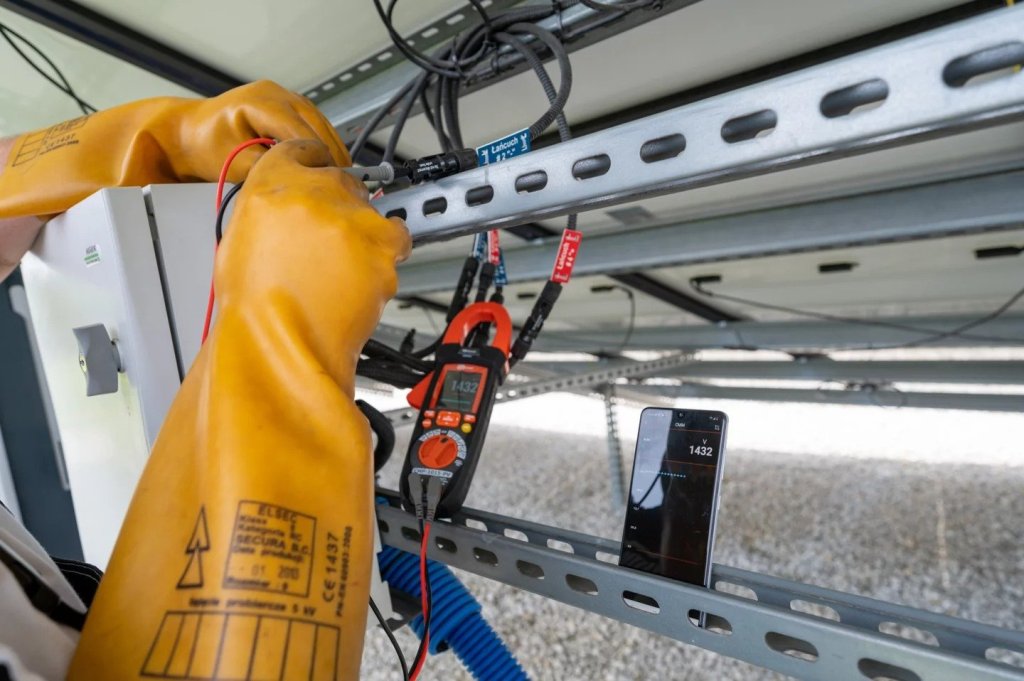

• Měření provozního proudu FV panelů a střídavého proudu - vše pomocí klešťového měřiče CMP-1015-PV.
• Měření AC/DC výkonu. • Test diod, automatická detekce polarity.
• Test blokování diod napětím 1000, 1500 V DC.

Měřené parametry IRM-1

• Intenzita slunečeního záření (osvit) ve W/m2 nebo BTU/ft2h.
• Teplota FV panelu v °C nebo °F.
• Okolní teplota v °C nebo °F.
• Úhel sklonu FV panelů.
• Orientace panelů pomocí vestavěného kompasu.

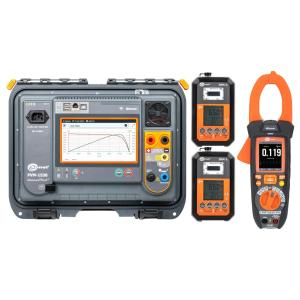

Obsah balení pro PVM-1530 Max

• PVM-1530 Měřič fotovoltaických instalací
• Katalogové číslo: WMPLPVM1530 — 1 ks
• IRM-1 Měřič slunečního záření a teploty
• Katalogové číslo: WMPLIRM1 — 2 ks
• CMP-1015-PV Digitální klešťový měřič pro FV instalace
• Katalogové číslo: WMGBCMP1015PV — 1 ks
• Kabel 1,8 m černý 5 kV (banánkové konektory, stíněný)
• Katalogové číslo: WAPRZ1X8BLBB5K — 1 ks
• Kabel 1,8 m červený 5 kV (banánkové konektory)
• Katalogové číslo: WAPRZ1X8REBB — 1 ks
• Napájecí kabel 230 V (konektor IEC C13)
• Katalogové číslo: WAPRZ1X8BLIEC — 1 ks
• Kabel 2 m s konektory MC4 (sada 2 ks)
• Katalogové číslo: WAPRZ002MC4KPL — 1 ks
• Kabel 3 m modrý 5 kV (banánkové konektory)
• Katalogové číslo: WAPRZ003BUBB5K — 1 ks
• AC-16 Adaptér MC4–banánkové zásuvky 1,5 kV (sada 2 ks)
• Katalogové číslo: WAADA5KVMC4KPL — 1 ks
• Adaptér pro teplotní sondy typu K
• Katalogové číslo: WAADATEMK — 1 ks
• AKU-30 Li-Pol akumulátor 7,4 V, 1200 mAh
• Katalogové číslo: WAAKU30 — 1 ks
• Z-25 Nabíječka
• Katalogové číslo: WAZASZ25 — 1 ks
• Z-24 Napájecí adaptér 5 V s výstupem USB 2.0
• Katalogové číslo: WAZASZ24 — 1 ks
• Z-26 Napájecí adaptér k nabíječce
• Katalogové číslo: WAZASZ26 — 1 ks
• Montážně-měřicí sada pro IRM-1 (s digitálním konektorem)
• Katalogové číslo: WASONTPVCKPL — 1 ks
• Teplotní sonda (typ K)
• Katalogové číslo: WASONTEMK — 1 ks
• Bodová sonda 5 kV černá (banánková zásuvka)
• Katalogové číslo: WASONBLOGB2 — 2 ks
• L-4 Pouzdro
• Katalogové číslo: WAFUTL4 — 1 ks
• K-01 Krokosvorka černá 1 kV 20 A
• Katalogové číslo: WAKROBL20K01 — 2 ks
• USB kabel
• Katalogové číslo: WAPRZUSB — 1 ks
• Pojistka 0,5 A, 1000 V AC/DC, 6,3×32 mm
• Katalogové číslo: WAPOZB05A1000V — 1 ks
• ZG-1 Klíč na konektory MC4
• Katalogové číslo: WAPOZKEYMC4 — 1 ks
• LORA-S1 USB adaptér pro přenos dat přes LoRa
• Katalogové číslo: WAADAUSBLORA — 1 ks
• Sada měřicích kabelů pro CMM/CMP
• Katalogové číslo: WAPRZCMP2 — 1 ks
• Kabel 3 m žlutý CAT III 1500 V (banánkové konektory)
• Katalogové číslo: WAPRZ003YEBB1K5V — 1 ks
• Kalibrační certifikát
• Katalogové číslo: WADOKCK — 3 ks
