Sonel PVM-1021 - Tester fotovoltaických systémů

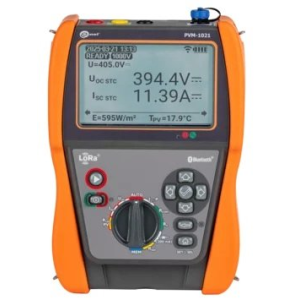

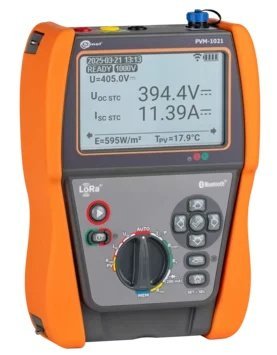

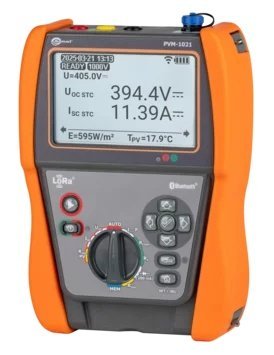

Měřič Sonel PVM-1021 je kompaktní přístroj určený k měření fotovoltaických instalací, který nabízí širokou škálu měřicích funkcí. Jejich výběr se provádí pomocí otočného přepínače. Další parametry se nastavují tlačítky umístěnými na těle přístroje. Všechna tlačítka jsou podsvícená, stejně jako grafický displej, což výrazně usnadňuje práci na zastíněných místech, například při měření pod pozemními FV instalacemi. Velká paměť měřiče značně zkracuje čas potřebný na přípravu dokumentace po měření.

Vlastnosti

• Umožňuje provádět měření kategorie 1 dle normy EN 62446-1.
• Režim AUTO umožňuje provést měřicí sekvenci jedním stiskem tlačítka START.
• Umožňuje přepočet parametrů na standardní testovací podmínky (STC) dle normy EN IEC 60891 ve spolupráci se slunečním a teplotním měřičem IRM-1.
• Funkce reSYNC – automatické doplnění výsledků o environmentální parametry a jejich přepočet na STC po obnovení spojení s IRM-1.
• Vestavěné rádiové rozhraní LoRa pro komunikaci s měřičem IRM-1 i na velké vzdálenosti.
• Vestavěný Bluetooth modul pro komunikaci s počítačem.
• Velká paměť měření: 100 objektů po 40 buňkách.
• Podsvícený displej a ovládací tlačítka.

Měřené parametry

• Napětí naprázdno panelu nebo stringu FV až do 1000 V DC.
• Efektivní napětí AC sítě do 600 V včetně měření frekvence.
• Zkratový proud panelu nebo stringu FV až do 20 A DC.
• Izolační odpor FV panelů – měřicí napětí 250, 500 nebo 1000 V, současné měření dvou hodnot RISO+ a RISO-.
• Izolační odpor AC obvodů – měřicí napětí 250, 500 nebo 1000 V.
• Odpor ochranných a pospojovacích spojů proudem ±200 mA.
• Měření odporu nízkým proudem, zvuková i vizuální signalizace.
• Měření provozního proudu FV panelů a AC proudu – pomocí externích kleští.
• Měření výkonu AC/DC.
• Test diod proudem 200 mA, automatická detekce polarity.
• Test blokovacích diod napětím 1000 V DC.

Odolnost a těsnost

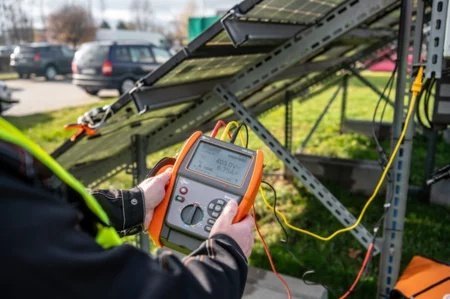

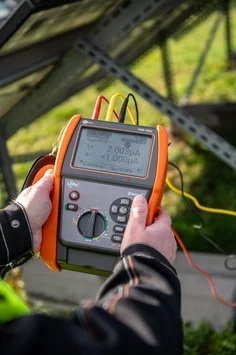

Měřič si výborně poradí i v náročných podmínkách. Ochranu proti prachu a vodě zajišťuje krytí na úrovni IP54. To je zvláště důležité při měření FV instalací, které se obvykle nacházejí ve venkovním prostředí.

Komunikace a software

Naměřená data z PVM-1021 lze přenést do počítače pomocí bezdrátového Bluetooth připojení. Ukládání stažených dat do běžných formátů a jejich tisk umožňuje program Sonel Reader. Pro vytvoření protokolů o měření ochrany před úrazem elektrickým proudem lze použít volitelný software Sonel Elektrická měření.

Problémy řeší reSYNC

Může se stát, že se při měření hlavní měřič vzdálí od IRM-1 natolik, že dojde ke ztrátě spojení. Pokud bude měření pokračovat, po obnovení spojení budou výsledky doplněny o environmentální parametry, které mezitím zaznamenal IRM-1 do své dočasné paměti, a ty budou přepočítány na STC podmínky.
