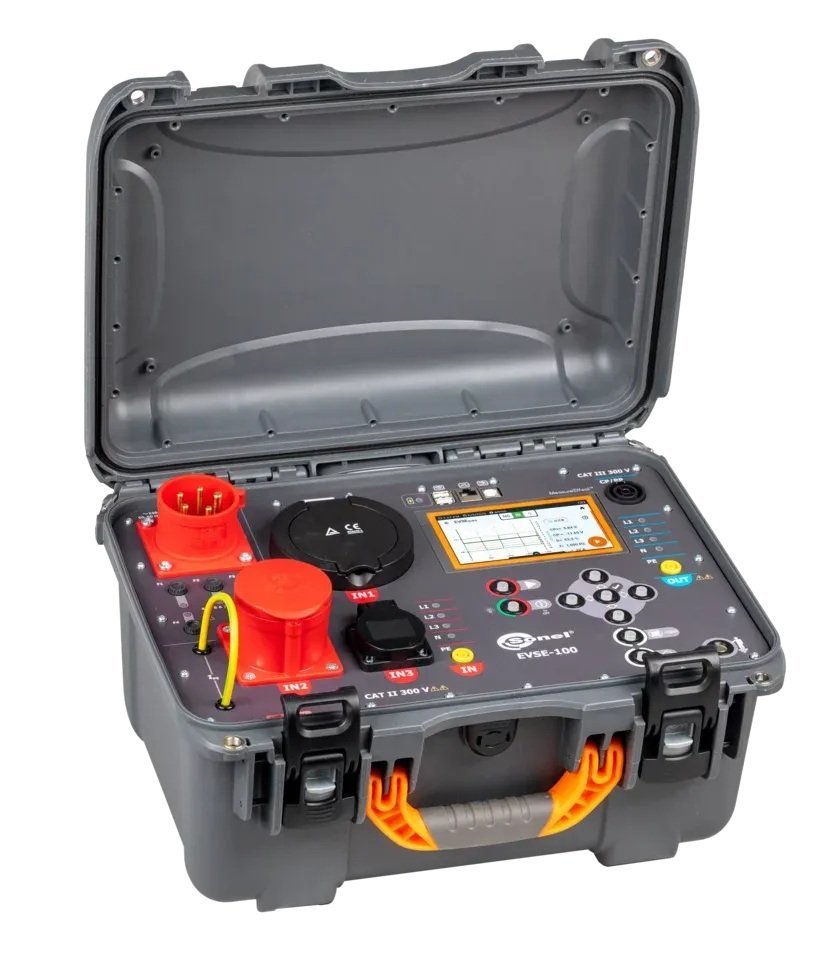

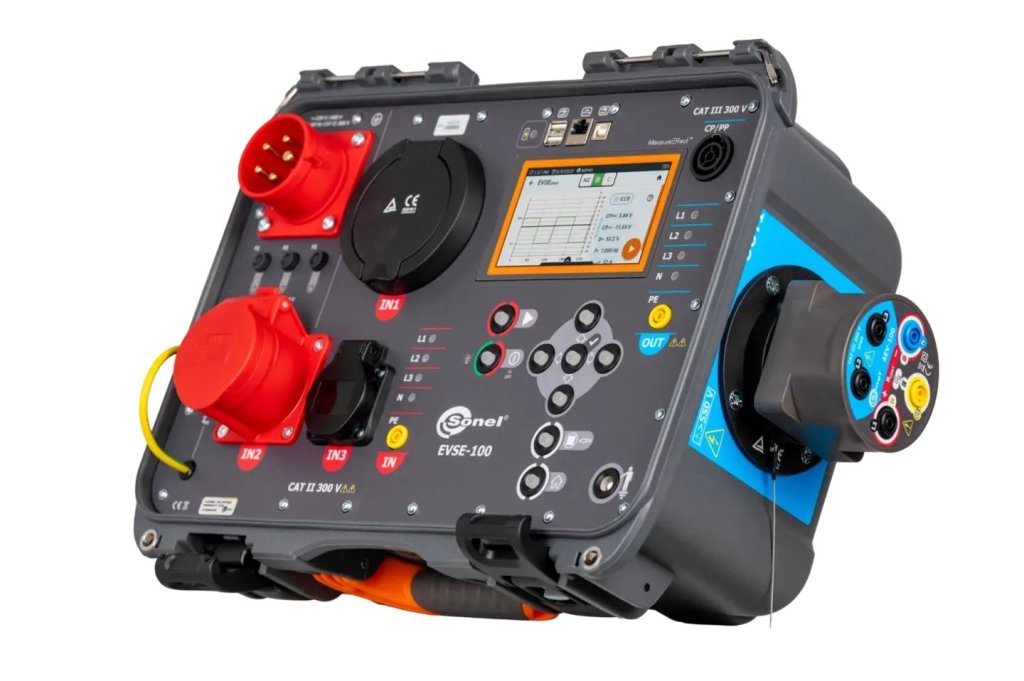

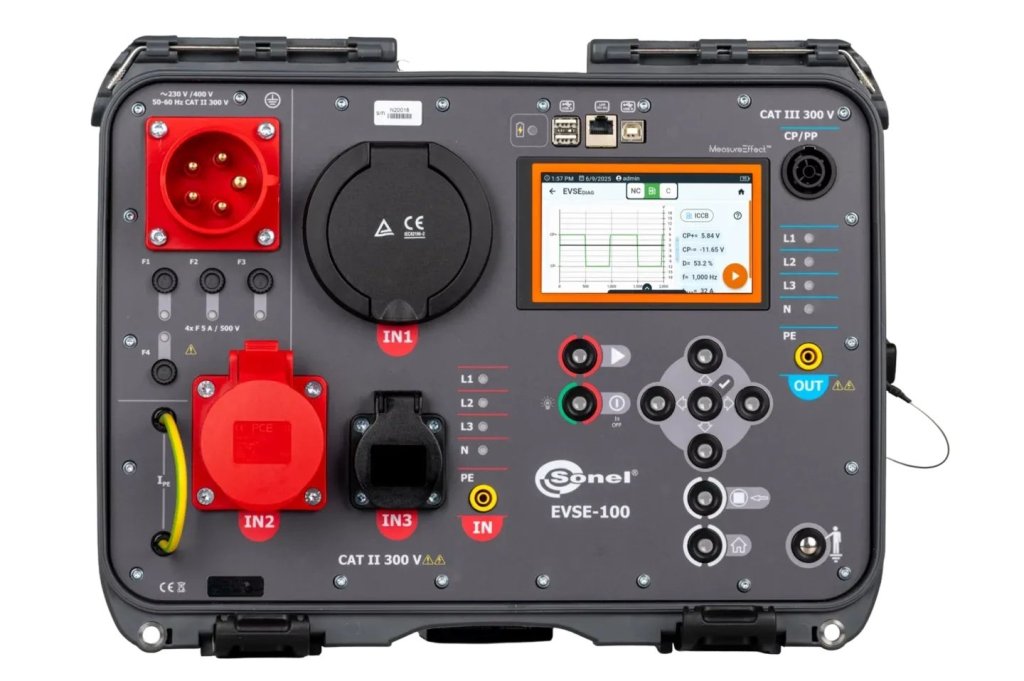

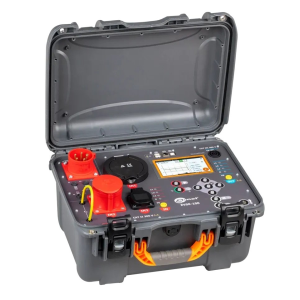

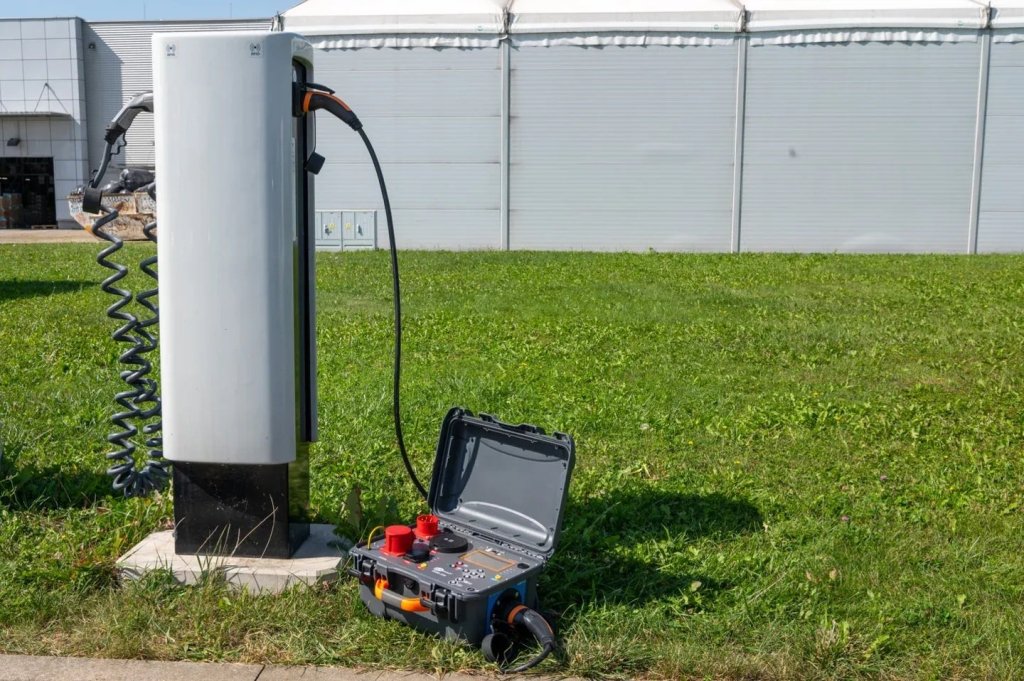

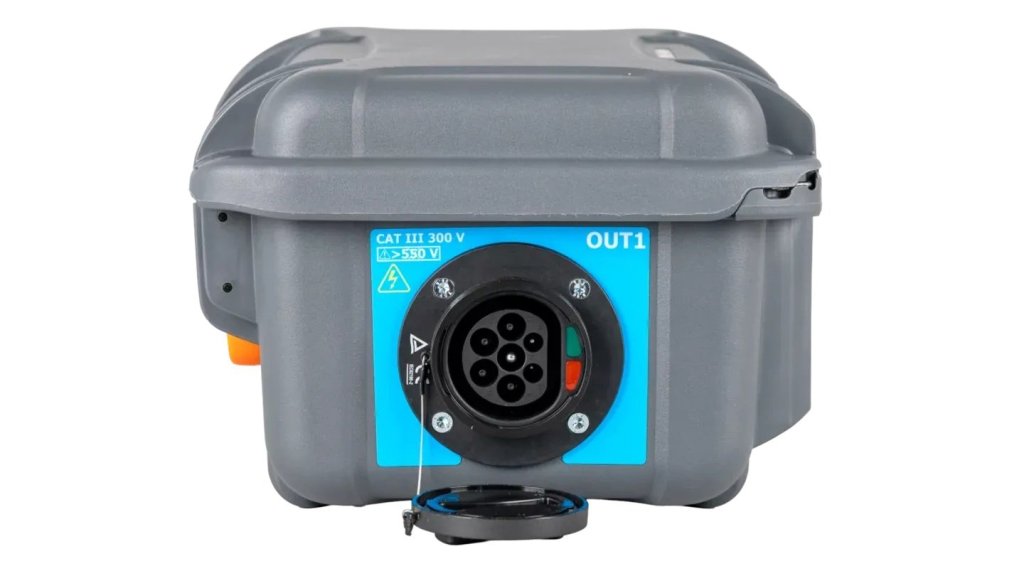

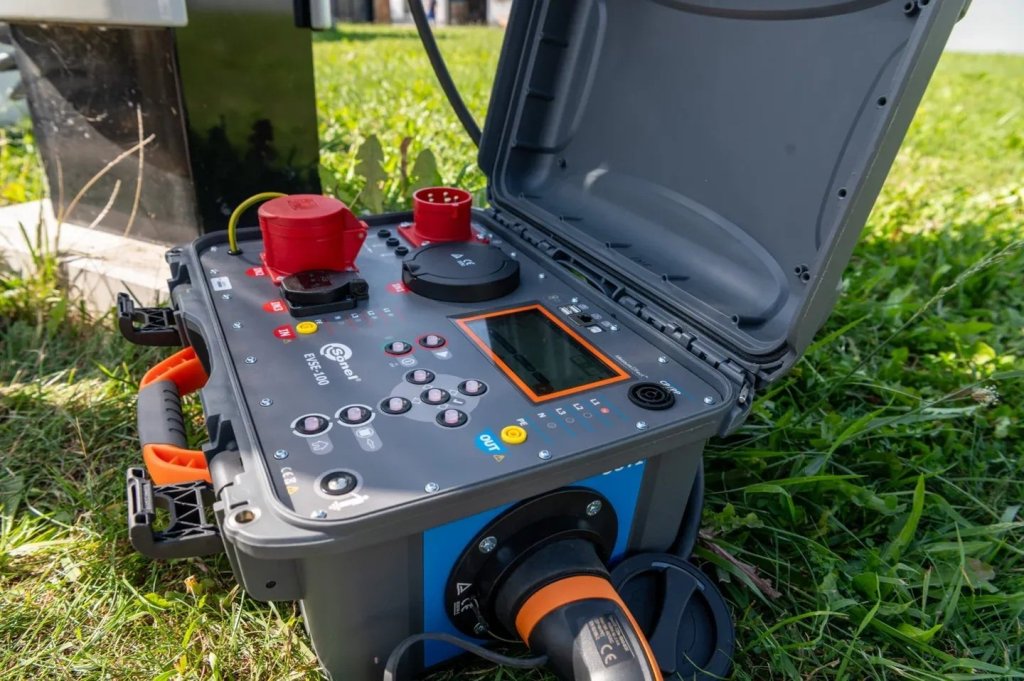

Sonel EVSE-100 - Multifunkční analyzátor pro nabíjecí stanice elektrických vozidel

Multifunkční analyzátor Sonel EVSE-100 je přístroj určený pro diagnostiku nabíjecích stanic a kabelů pro elektromobily. Pomocí jednoho zařízení lze provést kompletní testování těchto zařízení, zakončené vygenerováním profesionální zprávy. Díky vhodné simulaci obvodů CP a PP může měřicí přístroj uvést stanici do různých pracovních stavů. Tím lze ověřit správnou funkci řídicího systému a provést měření v oblasti ochrany proti úrazu elektrickým proudem. Funkčnost a bezpečnost lze dále ověřit simulací chyb na straně napájení (nabíjecí stanice – ICCB) i na straně vozidla (obvod CP).

Sonel MeasureEffect™

Přístroj je součástí platformy Sonel MeasureEffect™ – komplexního systému umožňujícího měření, ukládání a správu dat a vícestupňovou kontrolu nad měřicími zařízeními.

Použití

Přístroj umožňuje diagnostiku:

• AC nabíjecích stanic elektromobilů se zásuvkou nebo s pevně připojeným kabelem typu 2 (1fázových i 3fázových),
• přenosných nabíjecích stanic s konektorem typu 2 (1fázových i 3fázových),
• nabíjecích kabelů.

Základní funkce přístroje

Simulace parametrů vodičů PP:

• otevřený obvod,
• 13 A, 20 A, 32 A, 63 A, 80 A.

Simulace komunikace CP:

• stav A – vozidlo není připojeno,
• stav B – vozidlo připojeno, nenabíjí se,
• stav C – vozidlo připojeno, nabíjení bez ventilace,
• stav D – vozidlo připojeno, nabíjení s ventilací.

Ochranná měření:

• měření smyčky zkratu Z,
• měření parametrů proudových chráničů RCD (AC, A, B, 6 mA DC),
• měření izolačního odporu RISO,
• měření přechodového odporu RCONT,
• indikace sledu fází,
• odpor kódovacího rezistoru RC,
• měření zemního odporu RE.

Analýza EVSE – diagnostika:

• napětí CP+, CP-,
• frekvence f (PWM),
• střída signálu D (PWM),
• maximální nabíjecí proud IMAX,
• graf CP+, CP-, f, D, IMAX,
• čas vypnutí toff,
• čas zapnutí ton.

Analýza EVSE – simulace chyb (ICCB, EVCS):

• CPsh – zkrat CP na PE,
• Dsh – zkrat diody,
• PEop – přerušení vodiče PE.

Analýza EVSE – simulace chyb (ICCB):

• L1op – přerušení fáze L1,
• L2op – přerušení fáze L2,
• L3op – přerušení fáze L3,
• Nop – přerušení nulového vodiče,
• PEop – přerušení ochranného vodiče PE,
• L<->PE – záměna fáze L s PE,
• UEXT(PE) – napětí na vodiči PE.
