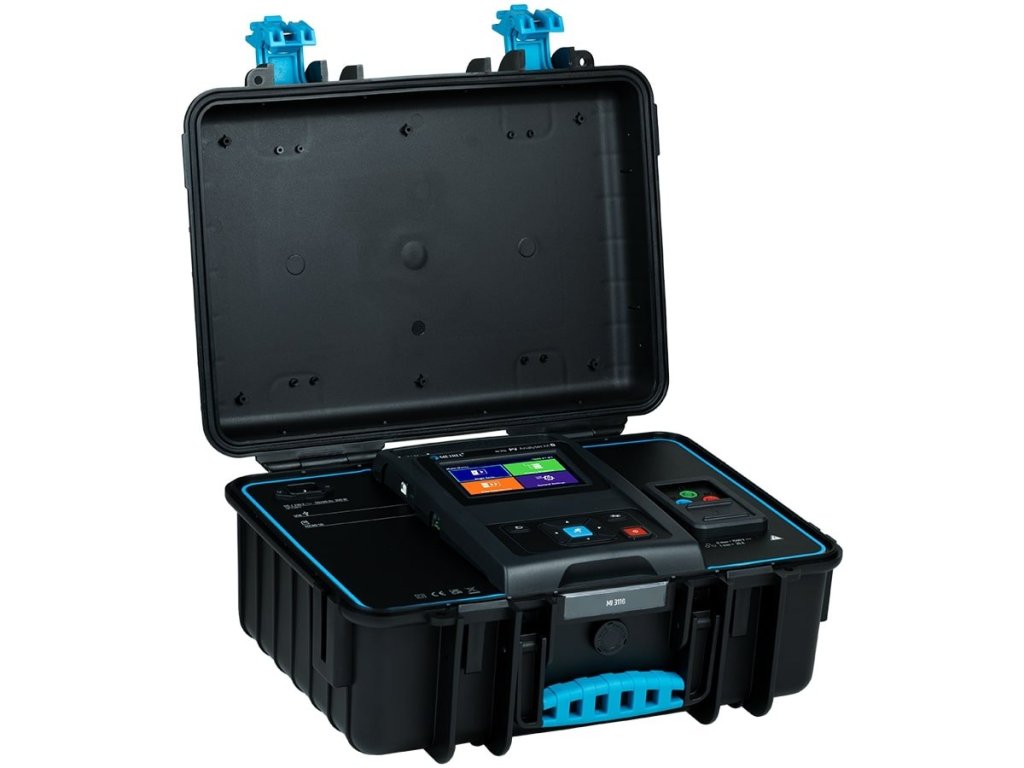

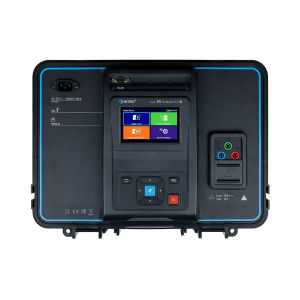

Metrel MI3116ST PV AnalyserXA - Multifunkční přístroj pro testování fotovoltaiky 1500V/40A

Přístroj je dodáván ve verzích "Standard set MI 3116 ST" a "Bifacial set MI 3116 BF".
Sada BF obsahuje oproti verzi ST naví dodatečné příslušenství nutné pro měření bifaciálních panelů.

Přístroj je určený pro měření a revize fotovoltaických (PV) systémů dle normy EN 62446, umožňuje provádět měření kategorií 1 a 2.

Funkce:

• Měření na DC straně:
• spojitost
• izolační odpor do 1500 V
• napětí, proud, výkon
• výpočet STC hodnot
• měření Uoc a Isc
• I-V křivka PV modulů
• měření intenzity ozáření a teploty panelů
• Barevný dotykový displej, hodiny reálného času
• Paměť až 512 GB (SD karta)
• Komunikace s PC: USB, RS 232, Bluetooth
• PC software v ceně
• Funkce HELP – schéma připojení přímo na displeji
• Vzdálená jednotka (Wi-Fi) pro měření ozáření a teploty
• AUTO SEQUENCE® – automatizované postupy měření
• Bohaté příslušenství v základní sestavě
• Možnost měření i vysoce účinných a bifaciálních panelů (sady ST a BF)

Základní technické údaje:

• Izolační odpor: 250 V / 500 V / 1000 V / 1500 V: 0,00 MΩ – 999 MΩ
• Spojitost: (±200 mA): 0,00 Ω – 1999 Ω
• I-V křivka:
• napětí: 20 V – 1500 V
• proud: do 40 A
• výkon: do 48 kW
• vzorkovací frekvence: 200 Hz – 40 kHz, min. 512 bodů
• Uoc / Isc: měření až do 1999 V a 39,99 A
• Intenzita ozáření: 0 W/m² – 1,75 kW/m²
• Teplota panelu: -10 °C – 85 °C

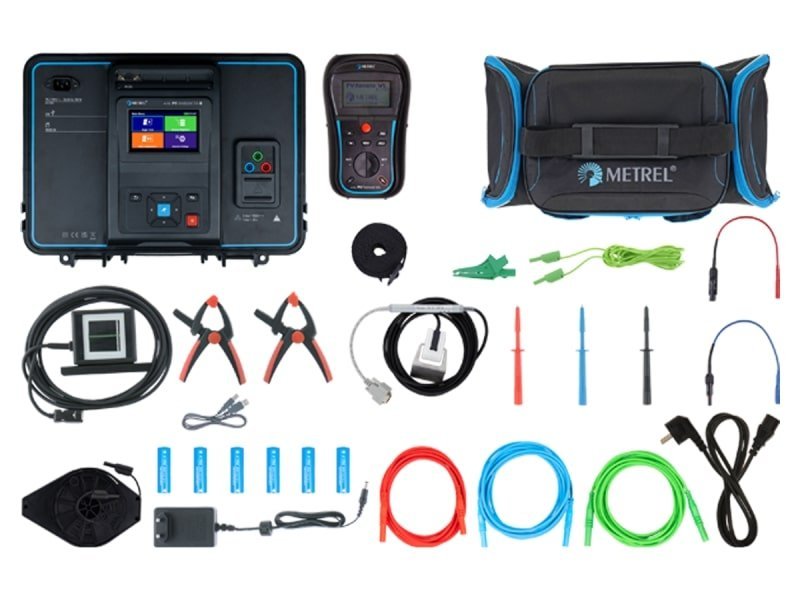

Rozsah dodávky:

• Přístroj MI 3116 PV AnalyserXA
• A 1785 PV Remote WL – Vzdálená jednotka pro měření ozáření s Wi-Fi
• A 1833 Teplotní senzor PV
• A 1834 Referenční článek PV
• 2× A 1835 Spona pro upevnění příslušenství
• A 1840 Zkušební vodič MC4, modrý, 1500 V
• A 1841 Zkušební vodič MC4, červený, 1500 V
• A 1790 RED Zkušební vodič, červený, 3 m, 2,5 mm²
• A 1790 BLU Zkušební vodič, modrý, 3 m, 2,5 mm²
• A 1792 Zkušební vodič, zelený, 3 m, 0,75 mm²
• A 1509 Zkušební vodič, černý, 50 m, 0,75 mm² – na cívce
• A 1012 Zkušební vodič, zelený, 4 m, 0,75 mm²
• A 1309 Krokosvorka, zelená
• A 1014 Měřicí hrot, černý
• A 1015 Měřicí hrot, modrý
• A 1016 Měřicí hrot, červený
• A 1727 USB kabel Typ A/B
• A 1728 Napájecí kabel, 2 m, 3×0,75 mm²
• A 1551 Polstrovaná přepravní brašna, velikost L
• A 1548 Napájecí adaptér 0,5 A / 12 V
• A 1791 Ramenní popruh s utahovací přezkou
• S 2080 Sada baterií typu AA, 2100 mAh – 6 ks
• Kalibrační certifikát pro MI 3116
• Kalibrační certifikát pro A 1785
• Uživatelský manuál
• SW 1201 Metrel Electrical Safety Manager (MESM) *
• P 1403 Předplatné Metrel Smart Cloud Pro na 3 roky*

* Metrel ES Manager je k dispozici ke stažení zdarma na webovém serveru.
** V některých zemích může být napájecí adaptér nahrazen národní verzí A 1569.
*** Předplatné Metrel Smart Cloud Pro na 3 roky je dostupné ZDARMA až do konce roku 2025.
