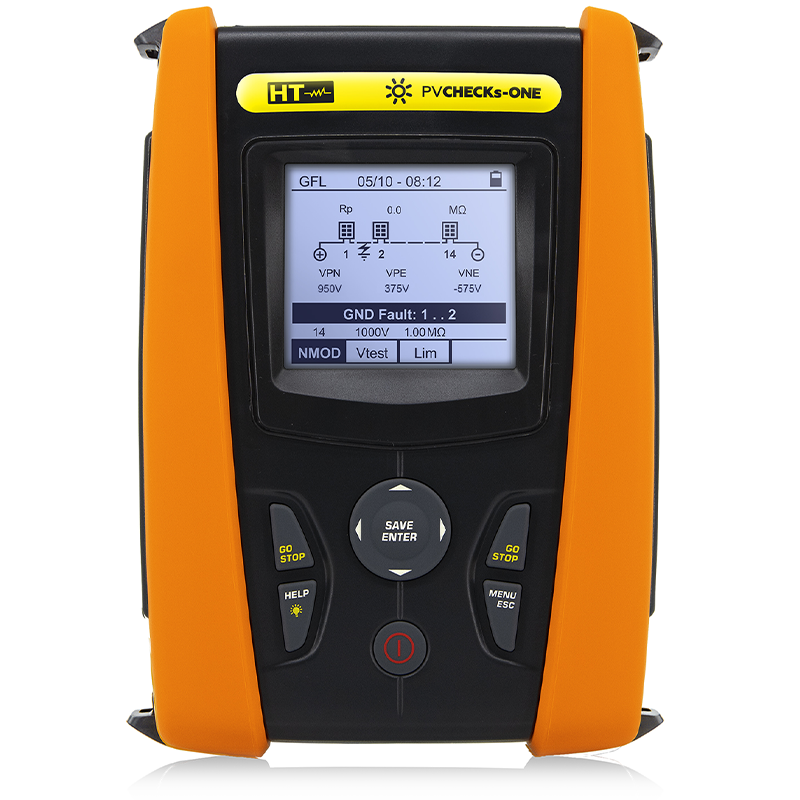

HT Instruments - PVCHECKs-ONE - Měřicí přístroj pro kontrolu a diagnostiku FV systémů - do 1000 V / 30 A

PVCHECKs-ONE disponuje inovativní funkcí OPT, která je určena pro provádění testů izolace i na řetězcích fotovoltaických systémů s instalovanými MLPE (optimizéry výkonu s RSD i bez RSD), a to bez nutnosti jejich odpojování od modulů.

Tato funkce rozšiřuje všestrannost přístroje a zajišťuje splnění bezpečnostních a výkonnostních požadavků moderních FV systémů s výkonovou elektronikou. Zároveň vyhovuje požadavkům na zařízení pro rychlé vypnutí (RSD) dle normy NEC 690.12.

Jednoduché ovládání pomocí jediného tlačítka „GO“ umožňuje automatické provedení všech testů při uvádění do provozu.

Přístroj umožňuje měření na běžných monokrystalických i bifaciálních panelech (včetně vysoce účinných) do 1000 V / 30 A.

Zajišťuje kompletní kontrolu elektrické bezpečnosti na aktivních instalacích: kontinuita, polarita, Voc, Isc a izolační odpor.

Funkce GFL slouží pro vyhledávání poruch na FV instalacích s problémy izolace.

Režim automatického spuštění umožňuje sekvenční testování všech řetězců v rozvaděči.

Funkce OPT – navržena pro měření izolačního odporu aktivních vodičů na fotovoltaických (FV) řetězcích v souladu s normami IEC/EN 62446-1 a IEC/EN 61557-2. Měření lze provádět i v přítomnosti zařízení MLPE (např. výkonové optimizéry nebo RSD) bez nutnosti jejich odpojování od panelů, což výrazně zjednodušuje testování bez zásahu do instalace.

Multifunkční přístroj PVCHECKs-ONE umožňuje rychlé a bezpečné provedení všech testů elektrické bezpečnosti na stejnosměrné (DC) části fotovoltaického systému, včetně měření napětí naprázdno (Voc) a zkratového proudu (Isc) panelů a řetězců dle normy IEC/EN 62446.

Díky inovativní funkci DUAL lze měřit izolační odpor panelu, řetězce nebo celého FV pole bez nutnosti použití externího spínače pro zkratování kladného a záporného pólu.

Přístroj dále umožňuje ověření funkčnosti FV připojení a řetězců měřením Voc a Isc za provozních podmínek (OPC) s přepočtem na standardní podmínky (STC) pomocí měření osvitu (volitelné příslušenství SOLAR03 a HT305).

Po každém testu jsou výsledky ihned k dispozici – jak v absolutních hodnotách, tak i ve srovnání s předchozími měřeními, což umožňuje rychlé a přehledné vyhodnocení stavu systému.

Funkce a měření:

• Kontinuita ochranného vodiče (200 mA)
• Kontrola polarity
• Napětí naprázdno (Voc) FV panelů a stringů až 1000 V
• Zkratový proud (Isc) FV panelů a stringů až 30 A
• Izolační odpor FV stringu/pole (testovací napětí 250 / 500 / 1000 V DC)
• Měření polarizačního indexu (PI)
• Dielektrický absorpční poměr (DAR)
• Funkce GFL pro lokalizaci poruch ve FV stringu
• Funkce OPT pro měření izolace FV stringů v přítomnosti MLPE (optimizéry, RSD) bez nutnosti odpojení

Měření se vzdálenou jednotkou SOLAR-03 (volitelné příslušenství):

• Měření přímého (čelního) osvitu referenčním panelem
• Měření teploty panelu a okolního prostředí
• Bezdrátové připojení přes Bluetooth

Další vlastnosti:

• Kategorie měření CAT III 1000 V
• Podsvícený LCD displej
• Interní paměť (až 999 záznamů)
• Integrovaná Wi-Fi
• Optický / USB port pro připojení k PC
• Správa interní databáze FV modulů
• Automatické vypnutí
• Nápověda přímo na displeji

Fyzické parametry:

• Rozměry (D × Š × V): 235 × 165 × 75 mm
• Hmotnost (včetně baterií): 1200 g

Normy a certifikace:

• ZNAČKA CE
• IEC/EN 61010-031
• IEC/EN 61010-1
• IEC/EN 61010-2-034
• IEC/EN 61187
• IEC/EN 61326-1
• IEC/EN 61557-1
• IEC/EN 61557-2
• IEC/EN 61557-4
• IEC/EN 62446-1

Rozsah dodávky:

• manuál,
• kalibrační list
• SW ke stažení
• Kufr na přístroj VA507
• sada měřících vodičů KITGSC4,
• sada vodičů s adaptérem MC4 KITPCMC4,
• C2006 USB KABEL + OPTICKÝ ADAPTÉR,
• SP-5100 popruhy pro nošení přístroje,
• baterie
