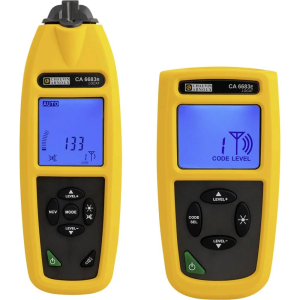

Chauvin Arnoux C.A 6683 - Hledač kabelů a vodičů pod i bez napětí

Kompaktní a odolná, snadno přenosná sada C.A 6683 pro trasování kabelů, vodičů, kovových částí, kabelových zkratů a přerušení v sítích bez napětí i pod napětím ve stěnách i pod zemí. Intuitivní ovládání a široké spektrum možných zapojení nabízí možnost lokalizace metalických vodivých částí i za velmi obtížných podmínek. Hodí se jak při renovacích a údržbě stávajících instalací, tak při realizaci zcela nových. Přijímač dokáže fungovat samostatně jako bezkontaktní zkoušečka fáze.

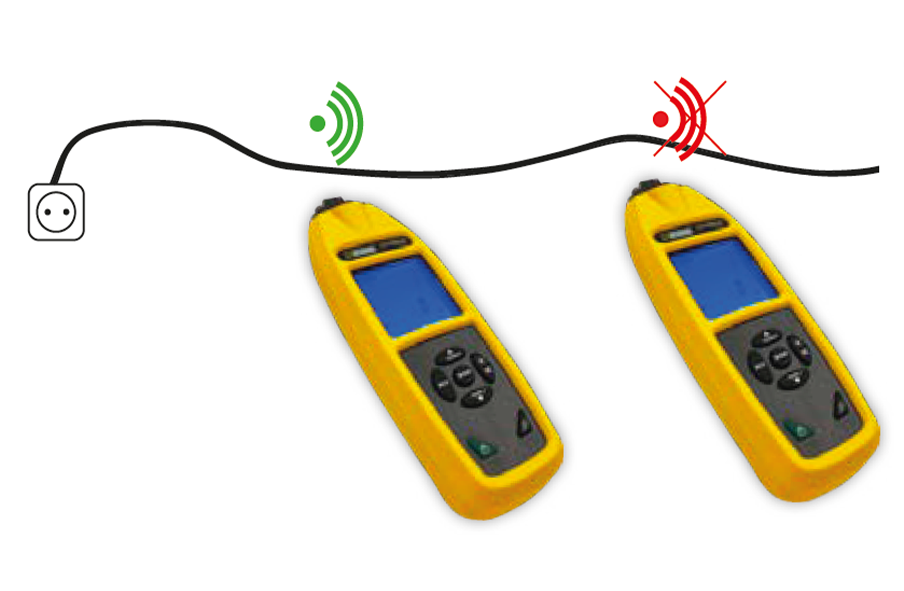

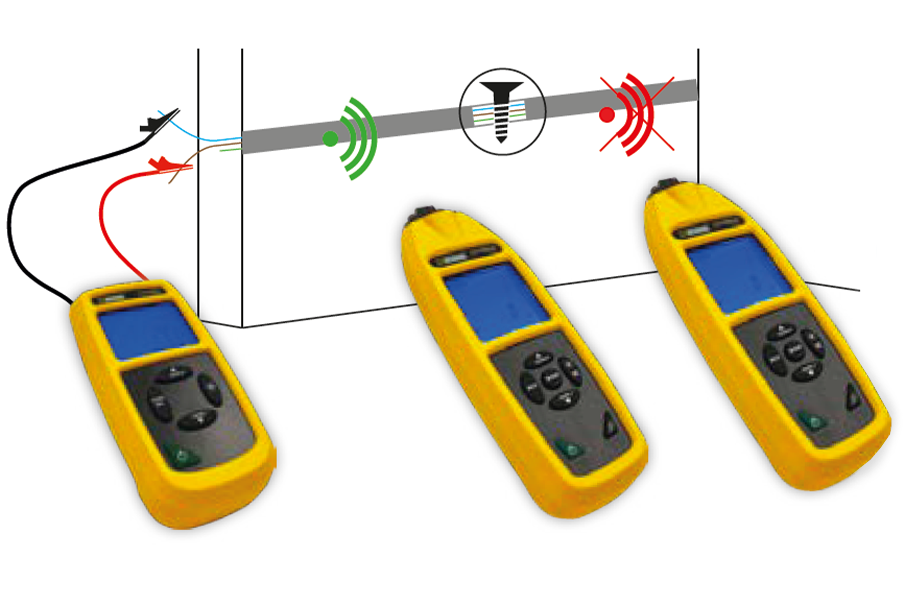

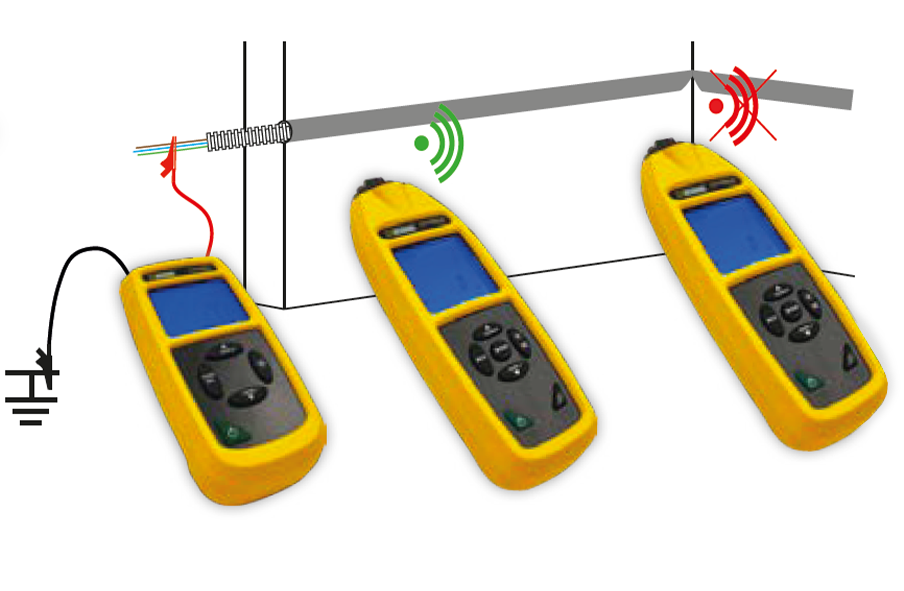

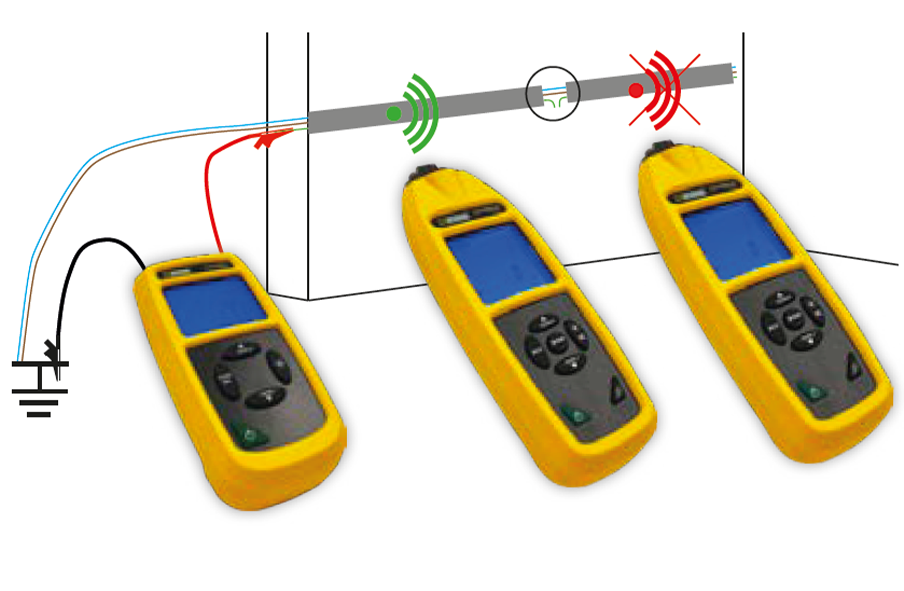

• Vyhledávání kabelů a vodičů pod zemí i ve zdech

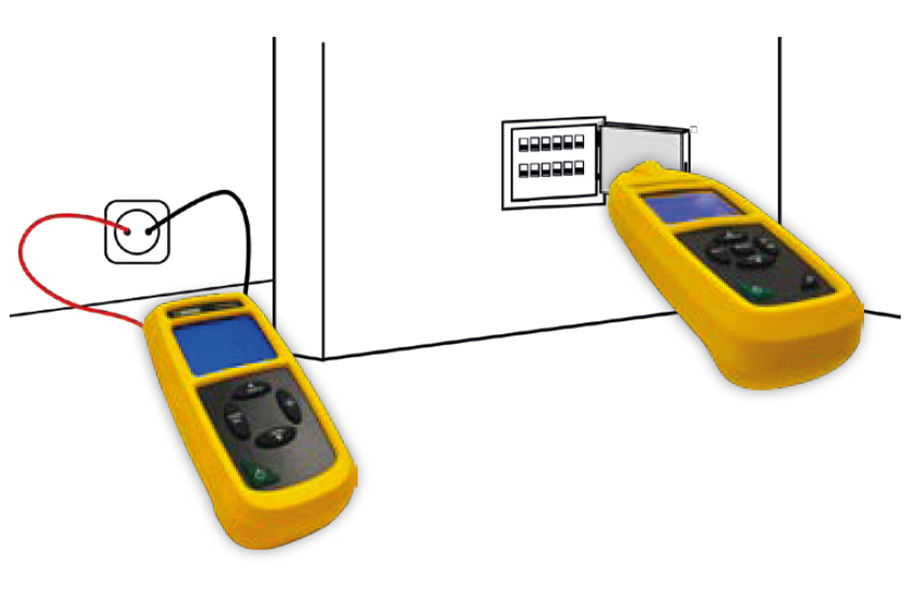

• Lokalizace pojistek a jejich přiřazení k obvodům

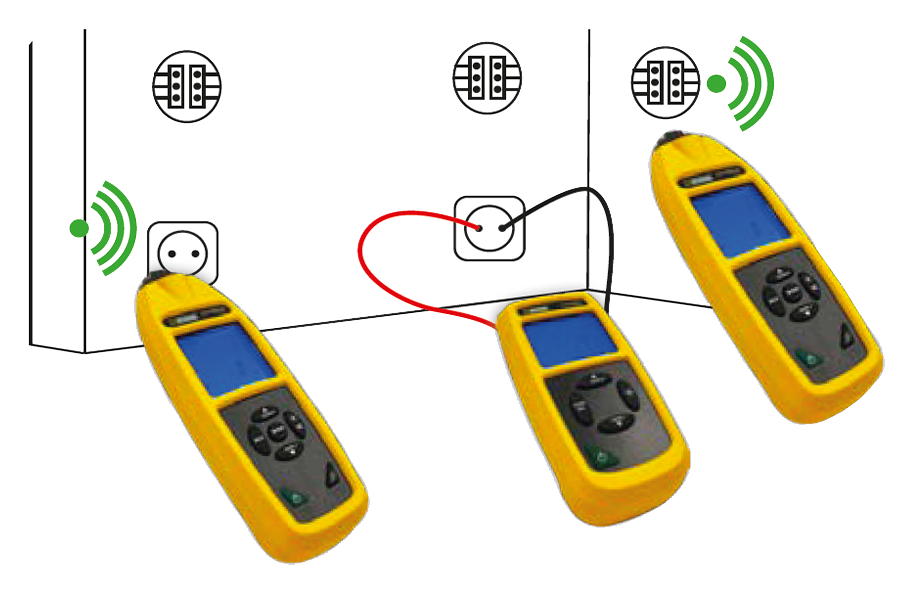

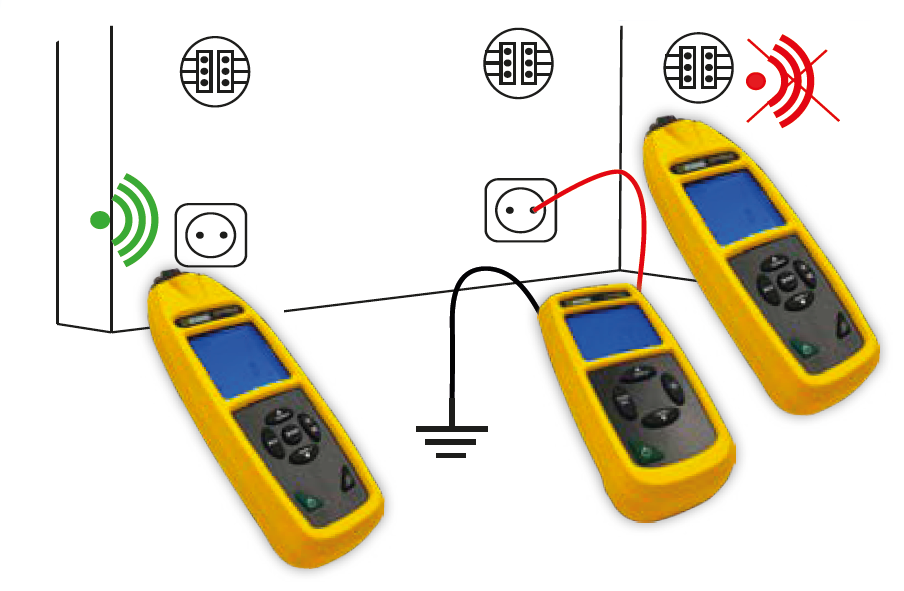

• Lokalizace skrytých zásuvek a rozvodných krabic

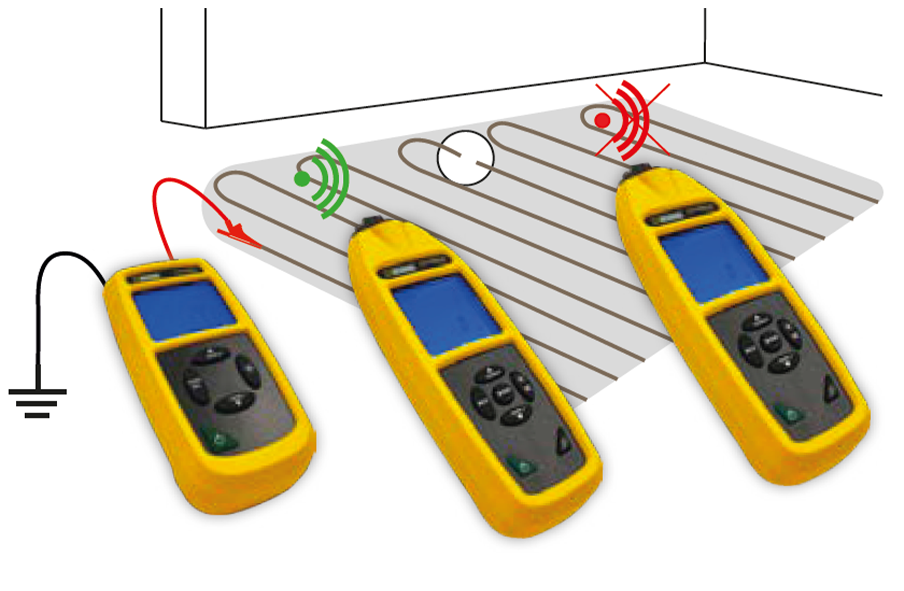

• Vyhledávání přerušení a zkratu v podlahových topných systémech

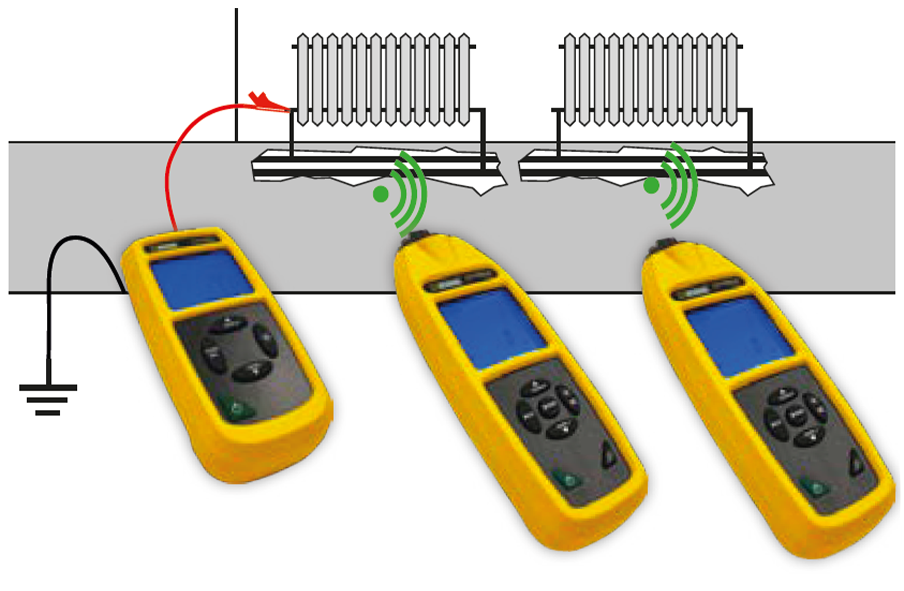

• Vyhledávání kovových potrubá vodovodních rozvodů a rozvodů topení

Parametry vysílače C.A 6683E

• Měří a zobrazuje
  • úroveň napětí a druh(AC nebo DC)
  • výkon přenášeného signálu
  • stav baterie
  • identifikační kód signálu
  • přítomnost nebezpečného napětí
• Detekce externího napětí 12 V, 50 V, 120 V, 230 V, 400 V frekvence 50/60 Hz nebo DC
• Vysílací frekvence 125 kHz
• Síla generovaného signálu nastavitelná ve 3 krocích
• Možnost nastavení až 7 různých kódu vysílače umožňuje současnou lokalizaci až 7 různých obvodů
• Podsvětlený přehledný LCD displej

Parametry přijímače C.A 6683R

• Měří a zobrazuje
  • amplituda signálu (digitální hodnota + stupnice)
  • citlivost detekce
  • identifikační kód vysílače a síla přenášeného signálu
  • stav baterie
  • přítomnost nebezpečného napětí
• Podsvětlený přehledný LCD displej
• Detekční vzdálenost s vysílačem
  • v unipolárním režimu: typicky 2 m
  • v bipolárním režimu: typicky 0,5 m
  • jednoduchá smyčka: až 2,5 m
• Nastavení citlivosti automaticky, nebo manuálně v 7mi úrovních
• Bezkontaktní detekce napětí (NCV) 12 V až 1000 V_AC při 50/60 Hz, napětí vztaženo vůči zemi
• Integrovaná LED svítilna
• Vizuální nebo zvuková indikace signálu (zvuková s možností deaktivace)
• Automatické nebo manuální nastavení citlivosti

Napájení, provozní podmínky, konstrukce, záruka

VYSÍLAČ 6683E

• Provoz na 6x1,5V LR03/AAA baterie
• Funkce automatického vypnutí podsvícení po 1 minutě
• Bezpečnost CAT III / 300V
• Provozní teplota 0 až 40 °C
• Skladovací teplota -20 až 60 °C
• Rozměry: 16 cm × 8,4 cm × 4 cm
• Hmotnost: 0,35 kg

PŘIJÍMAČ 6683R

• Provoz na 6x1,5V LR03/AAA baterie
• Funkce automatického vypnutí
• Bezpečnost CAT III / 300V
• Provozní teplota 0 až 40 °C
• Skladovací teplota -20 až 60 °C
• Rozměry: 19,8 cm × 6,7 cm × 3,6 cm
• Hmotnost: 0,31 kg

Rozsah dodávky

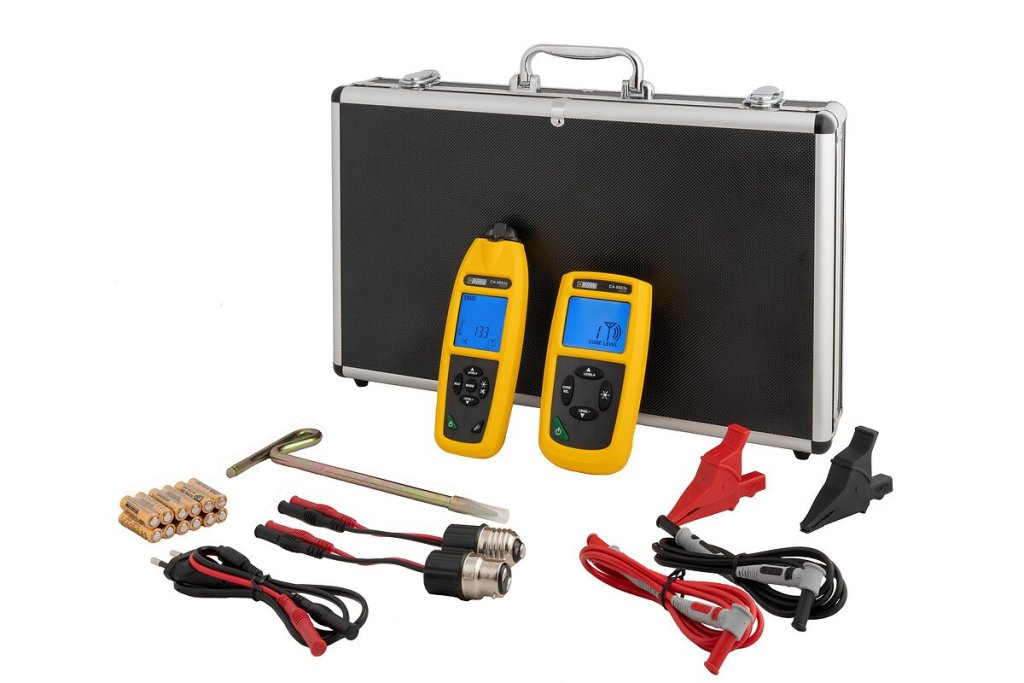

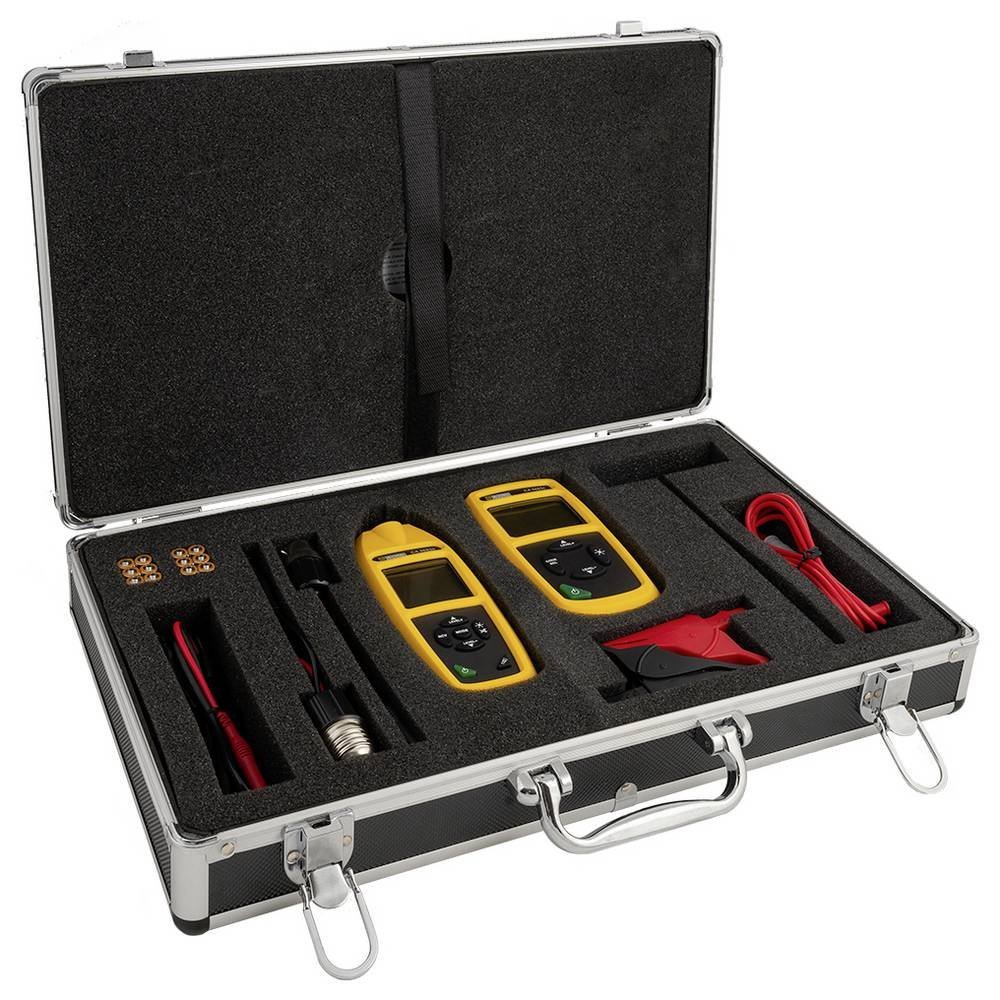

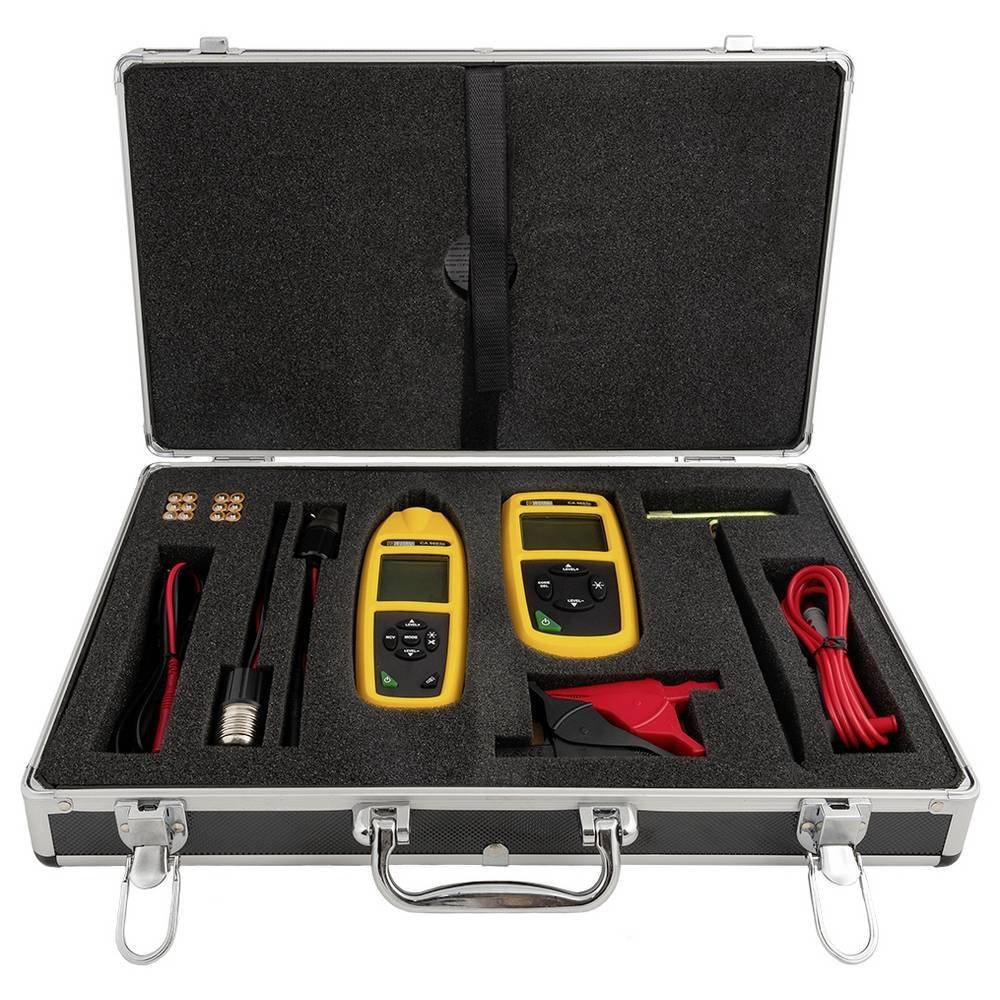

Vysílač C.A 6683E a přijímač C.A 6683R, 2 ks prodlužovací vodič černý a červený 1,5 m, 2 ks krokosvorka černá a červená, 1 ks zemnící T kolík, 1 ks adaptér E14, 1 ks adaptér B22, 1 ks adaptér do zásuvky C7, 12 ks 1,5 V LR03 AAA baterie, 1 ks přenosný kufr, návod na obsluhu v českém jazyce
