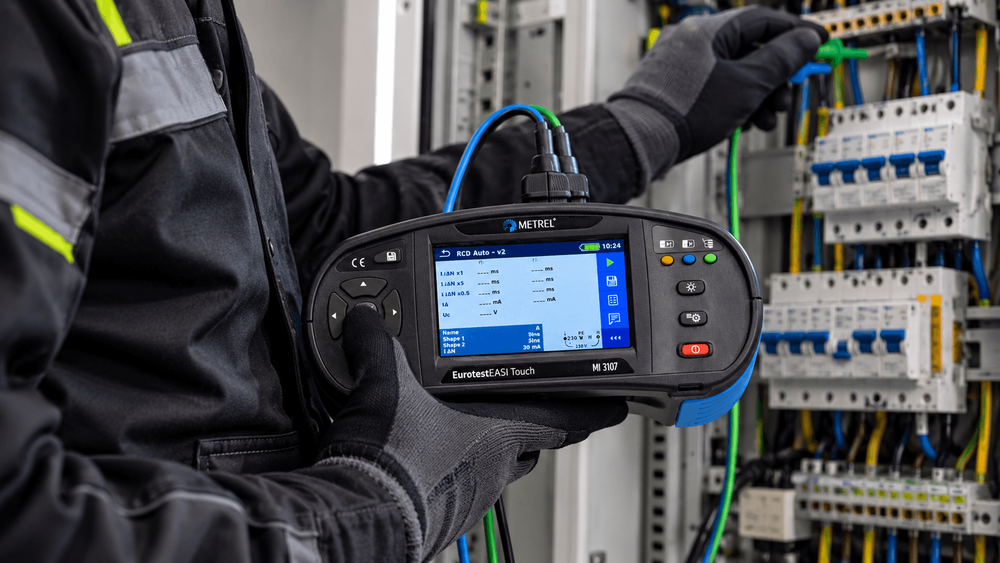

Metrel MI 3107 EurotestEASI Touch: Multifunkční revizní přístroj pro elektrické instalace

Metrel MI 3107 EurotestEASI Touch je multifunkční měřicí přístroj určený pro výchozí a pravidelné revize nízkonapěťových elektrických instalací. Kombinuje několik důležitých měřicích funkcí do jednoho zařízení a pomáhá revizním technikům ověřovat bezpečnost elektrických rozvodů, funkčnost ochranných opatření a parametry elektrických obvodů.

Mezi jeho hlavní přednosti patří barevný dotykový displej, automatizované měřicí postupy, podpora různých typů proudových chráničů a možnost digitálního zpracování naměřených výsledků.

V tomto článku se podíváme na technické parametry, praktické využití, hlavní výhody i omezení modelu MI 3107 z pohledu revizního technika.

1. Jaká měření Metrel MI 3107 podporuje?

Při revizi elektrické instalace je potřeba ověřit nejen správnost zapojení, ale také účinnost ochrany před úrazem elektrickým proudem a podmínky automatického odpojení napájení při poruše.

Měření izolačního odporu

Přístroj umožňuje měřit izolační odpor pomocí zkušebního napětí 50 V, 100 V, 250 V, 500 V a 1 000 V DC.

Rozsah do 199,9 MΩ při napětí 50 V, 100 V a 250 V.

Rozsah do 999 MΩ při napětí 500 V a 1 000 V.

Jmenovitý měřicí proud minimálně 1 mA DC.

Měření pomáhá odhalit poškozenou nebo zhoršenou izolaci vodičů a elektrických obvodů. Výběr zkušebního napětí musí odpovídat typu kontrolovaného obvodu a požadavkům příslušných norem.

Před měřením je nutné odpojit zařízení, která by mohla být zkušebním napětím poškozena.

Měření spojitosti ochranných vodičů

Ověření spojitosti ochranných vodičů PE je důležitou součástí revizí elektrických instalací.

MI 3107 nabízí:

měření proudem minimálně 200 mA při odporu do 2 Ω,

nízkoproudové měření s proudem maximálně 8,5 mA,

rozsah měření odporu do 1 999 Ω,

kompenzaci odporu měřicích vodičů do 5 Ω,

automatickou změnu polarity při měření proudem 200 mA.

Kompenzace odporu měřicích vodičů umožňuje přesnější posouzení odporu kontrolovaného spojení. Automatická změna polarity může pomoci omezit vliv nežádoucích termoelektrických napětí při měření malých odporů.

Testování proudových chráničů (RCD)

MI 3107 podporuje testování různých typů proudových chráničů včetně AC, A, B, F a B+. Podporovány jsou také vybrané speciální ochranné prvky, například PRCD a další zařízení uvedená v technické dokumentaci.

Přístroj umožňuje měřit:

vybavovací čas proudového chrániče,

vybavovací proud,

dotykové napětí,

reakci při různých počátečních polaritách zkušebního proudu.

Rozsah jmenovitých reziduálních proudů činí 6 až 1 000 mA a rozsah měření vybavovacího času dosahuje 10 sekund.

Automatický režim RCD AUTO usnadňuje provádění opakovaných testů. Správné nastavení však musí vždy odpovídat typu proudového chrániče a požadavkům na jeho ověření.

Impedance poruchové smyčky a předpokládaný zkratový proud

Měření impedance poruchové smyčky pomáhá ověřit podmínky automatického odpojení napájení při poruše.

MI 3107 umožňuje měřit impedanci smyčky v rozsahu do 9,99 kΩ a vypočítat předpokládaný zkratový proud až do 23 kA.

Výhodou je také možnost měření impedance smyčky bez vybavení proudového chrániče. Tato funkce je praktická při kontrole obvodů, ve kterých by běžný test mohl způsobit nežádoucí vybavení RCD.

Přístroj dále podporuje měření impedance sítě, výpočet předpokládaného zkratového proudu a vyhodnocení úbytku napětí.

Měření zemního odporu a kontrola sledu fází

Pro kontrolu uzemňovacích soustav nabízí MI 3107 třívodičovou metodu měření zemního odporu s rozsahem do 9 999 Ω.

Přístroj dokáže automaticky měřit odpor sond a rušivé napětí, což pomáhá při přípravě a vyhodnocení měření v terénu.

Při kontrole třífázových instalací lze ověřit sled fází a rozlišit pořadí 1–2–3 nebo 3–2–1.

K dispozici je také měření napětí do 550 V a frekvence až do 499,9 Hz.

2. Dotykový displej a automatizované měřicí postupy

MI 3107 je vybaven barevným dotykovým TFT displejem s úhlopříčkou 4,3 palce a rozlišením 480 × 272 pixelů.

Přístroj nabízí funkci HELP, která zobrazuje schéma připojení k měřenému objektu. To může usnadnit práci při méně častých měřeních nebo při seznamování s jednotlivými funkcemi.

Důležitou součástí výbavy je také AUTO SEQUENCE®, která umožňuje využívat předdefinované automatické měřicí postupy. K dispozici jsou například postupy pro systémy TN a TT, včetně variant s proudovými chrániči.

Pro revizního technika to znamená méně ručního nastavování při opakovaných úkonech a možnost sjednotit pracovní postupy.

Automatizace však nenahrazuje odborné posouzení výsledků ani správnou volbu měřicího postupu.

3. Ukládání výsledků a zpracování revizních dat

Při pravidelných revizích je důležitá také evidence naměřených hodnot a jejich následné zpracování.

Metrel MI 3107 nabízí interní paměť, podporu karty microSD a komunikační rozhraní USB-C, Wi-Fi a Bluetooth.

Pro práci s výsledky lze využít software Metrel ES Manager a kompatibilní aplikaci Metrel Cloud.

Podle použitého softwaru a licence lze naměřené údaje organizovat, archivovat a využívat při tvorbě revizní dokumentace. Dostupnost pokročilých funkcí a cloudových služeb je vhodné předem ověřit podle konkrétní konfigurace.

Digitální evidence je užitečná zejména pro techniky, kteří provádějí revize většího počtu objektů a chtějí mít výsledky přehledně uložené.

4. Technické parametry Metrel MI 3107

Parametr

Hodnota

Displej

4,3" barevný TFT, dotykový

Zkušební napětí izolace

50 / 100 / 250 / 500 / 1 000 V DC

Maximální rozsah izolačního odporu

999 MΩ

Měření spojitosti

200 mA a nízkoproudový režim

Měření impedance smyčky

Do 9,99 kΩ

Předpokládaný zkratový proud smyčky

Do 23 kA

Měření zemního odporu

Do 9 999 Ω

Měření napětí

Do 550 V

Napájení

Li-Ion, 7,2 V / 5 200 mAh

Typická provozní doba

Přibližně 14 hodin

Doba nabíjení

Přibližně 2,5 hodiny

Nabíjení

USB-C Power Delivery, minimálně 45 W

Bezpečnostní kategorie

CAT III / 600 V, CAT IV / 300 V

Krytí

IP40

Rozměry

230 × 103 × 115 mm

Hmotnost

Přibližně 1,39 kg včetně akumulátoru

5. Silné stránky Metrel MI 3107

Z pohledu revizního technika má tento model několik praktických výhod.

Široká nabídka měřicích funkcí

Jedním přístrojem lze provádět měření izolačního odporu, spojitosti ochranných vodičů, parametrů proudových chráničů, impedance smyčky a sítě, zemního odporu i sledu fází.

To snižuje potřebu používat několik samostatných přístrojů při běžných revizích nízkonapěťových instalací.

Automatické testovací postupy

Funkce AUTO SEQUENCE® a RCD AUTO usnadňují opakovaná měření a omezují počet manuálních kroků.

To ocení zejména technici, kteří pravidelně kontrolují podobné typy instalací a chtějí mít měřicí postupy sjednocené.

Měření bez vybavení proudového chrániče

Možnost měření impedance poruchové smyčky bez vybavení RCD je významná praktická výhoda. Umožňuje prověřit vybrané obvody chráněné proudovými chrániči bez jejich nežádoucího vypnutí během testu.

Podpora různých typů RCD

Podpora typů AC, A, B, F, B+ a vybraných speciálních ochranných zařízení rozšiřuje možnosti využití přístroje při kontrole různých elektrických instalací.

Konkrétní podporované funkce je vždy nutné posuzovat podle technické dokumentace a příslušného měřicího režimu.

Přehledné ovládání

Barevný dotykový displej, integrovaná nápověda a předdefinované testy mohou urychlit práci v terénu. Technik má důležité informace k dispozici přímo na displeji.

Digitální evidence výsledků

Paměť, USB-C, Wi-Fi a Bluetooth usnadňují práci s naměřenými daty. Ve spojení s kompatibilním softwarem lze výsledky archivovat a dále zpracovávat.

Dobrá výdrž akumulátoru

Výrobcem uváděná typická provozní doba přibližně 14 hodin je vhodná pro celodenní práci. Rychlé nabíjení přes USB-C Power Delivery navíc usnadňuje doplnění energie mezi jednotlivými zakázkami.

6. Slabé stránky a omezení

Přestože MI 3107 nabízí širokou výbavu, nemusí být ideální volbou pro každého technika. Při výběru je vhodné zohlednit následující omezení.

Stupeň krytí IP40

Krytí IP40 neposkytuje ochranu proti vodě. Přístroj proto není vhodné používat v dešti nebo v prostředí, kde hrozí postříkání či přímý kontakt s vodou.

Při práci na stavbách a ve venkovním prostředí je nutné věnovat pozornost podmínkám použití a ochraně přístroje.

Omezení bezpečnostních kategorií

Přístroj má bezpečnostní kategorii CAT III / 600 V a CAT IV / 300 V. Pro konkrétní měření je proto nutné ověřit, zda odpovídá požadované kategorii, napětí a místu připojení.

Pro aplikace vyžadující vyšší limity v kategorii CAT IV nemusí být vhodný.

Hmotnost a rozměry

Hmotnost přibližně 1,39 kg včetně akumulátoru a rozměry 230 × 103 × 115 mm znamenají, že nejde o úplně malý kapesní přístroj.

Při častém přenášení mezi různými objekty je vhodné počítat s místem v brašně na přístroj i měřicí příslušenství.

Některá měření vyžadují další příslušenství

Pro měření zemního odporu třívodičovou metodou jsou zapotřebí vhodné sondy a odpovídající měřicí vedení. Při specializovaných kontrolách mohou být potřeba také další adaptéry.

Pokud technik plánuje využívat přístroj pro kontrolu nabíjecích stanic nebo jiných specifických zařízení, musí ověřit požadované příslušenství a podporované měřicí postupy.

Pokročilé zpracování dat může mít další požadavky

Základní software je součástí výbavy, ale některé pokročilé funkce správy dat a cloudových služeb mohou záviset na konkrétní licenci nebo konfiguraci.

Před nákupem je proto vhodné ověřit, zda dodávané softwarové řešení odpovídá požadovanému způsobu vytváření, ukládání a archivace revizních protokolů.

Není nutné využívat všechny funkce

Pro technika, který provádí pouze omezený rozsah základních měření, může být takto vybavený multifunkční přístroj zbytečně rozsáhlým řešením.

V takovém případě se vyplatí porovnat požadované funkce s jednoduššími modely a zvážit, zda vyšší úroveň výbavy skutečně přinese odpovídající užitek.

7. Pro koho je Metrel MI 3107 vhodný?

MI 3107 EurotestEASI Touch je vhodný především pro:

revizní techniky provádějící výchozí a pravidelné revize,

elektroinstalační firmy kontrolující nové a upravené instalace,

servisní techniky provádějící kontrolní měření po opravách,

odborníky, kteří potřebují testovat proudové chrániče různých typů,

techniky, kteří chtějí ukládat výsledky a následně je zpracovávat v počítači.

Přístroj je zajímavý zejména pro uživatele, kteří hledají univerzální řešení pro každodenní revizní práci a ocení automatizované měřicí postupy.

8. Závěrečné hodnocení

Metrel MI 3107 EurotestEASI Touch nabízí širokou škálu funkcí pro revize nízkonapěťových elektrických instalací. Jeho hlavními přednostmi jsou automatizované měřicí postupy, barevný dotykový displej, podpora různých typů proudových chráničů a možnosti digitální evidence výsledků.

Mezi omezení patří krytí IP40, limity bezpečnostních kategorií, rozměry přístroje a případná potřeba doplňkového příslušenství pro specializovaná měření.

Celkově jde o zajímavou volbu pro revizního technika, který chce mít většinu běžných měření elektrických instalací k dispozici v jednom přístroji. Před nákupem doporučujeme porovnat požadované funkce, příslušenství a možnosti zpracování výsledků s konkrétními potřebami revizní praxe.
